Самодельный краскопульт к компрессору


Краскопульт (краскораспылитель, пистолет для покраски) – это прибор, основная функция которого – перенос лакокрасочных материалов, грунтовок и различных водно-меловых растворов на поверхность методом распыления. Факел из компрессору мельчайших частиц краски, движущихся с большой скоростью, образуется за счет того, что в специальной камере жидкая краска смешивается с воздухом и под действием давления выталкивается из сопла. Краскопульт имеет компактные габариты и прост в использовании.

Самодельный краскопульт

Самодельный краскопульт. Нажмите на фото для увеличения.

Если вам предстоит разовая покраска небольшой детали автомобиля, то вовсе не обязательно приобретать дорогостоящий распылитель заводского производства. Немного терпения и сноровки – и у вас в руках самодельный краскопульт. Такой прибор можно использовать не только для покраски авто, но и при проведении ремонтно-отделочных работ в квартире или при реставрации мебели.

Те, кто уже имеет опыт обращения с распылителем, сделанным своими руками, говорят о том, что это не просто экономия средств на покупку профессионального оборудования, а возможность улучшить качество покраски авто, так как самодельный аппарат можно максимально подстроить под себя, чего не всегда удается добиться при использовании заводских краскопультов. Но прежде всего распылитель необходимо изготовить, и изготовить правильно и на совесть. Предлагаем вашему вниманию несколько способов.

Способ первый

Краскопульт для покраски автомобиля можно изготовить своими руками, если у вас под рукой есть кусок пенопласта, ненужная пластиковая емкость с широким горлышком и самая обыкновенная авторучка. Лучше, если пенопласт будет уплотненным, например, таким, какой используют для теплоизоляции балкона или шумоизоляции гипсокартонных перегородок.

Из пенопласта необходимо вырезать заготовку, которая нижним концом плотно войдет в емкость. Постарайтесь найти бутылку с как можно более широким горлышком. В верхней части пенопластовой заготовки сделайте несколько отверстий, лучше при помощи сверла, чтобы они получились аккуратными:

  • Устройство краскопульта, изготовленного из авторучки

    Устройство краскопульта, изготовленного из авторучки (схема). Нажмите на фото для увеличения.

    первое отверстие следует просверлить в верхней части заготовки вертикально вниз. Для упора можно использовать пробку от выбранной емкости;

  • второе отверстие просверливается горизонтально до пересечения с вертикальным желобком.

В вертикальное отверстие вставляется кусочек пустого стержня от авторучки, а в горизонтальное – корпус этой же авторучки. На этом сборку краскопульта можно считать завершенной.

Процесс покраски авто при помощи такого приспособления происходит следующим образом: вы держите бутылку таким образом, чтобы краска вытекала через стержень, и дуете в трубку (корпус авторучки). Интенсивность распыления краски на кузов автомобиля будет зависеть от того, как сильно вы выдохнете в трубку. Прежде чем начинать покраску, лучше потренироваться на какой-нибудь другой поверхности. Передвигайте самодельный краскопульт аккуратно и не спеша, и у вас обязательно все получится.

Главное в этом деле – терпение и определенный запас расходного материала. Конечно, не имея достаточного опыта в сфере малярных работ и используя краскопульт, сделанный своими руками, вы не сможете сразу же добиться появления на кузове автомобиля лакокрасочного покрытия премиум-класса. Но с созданием плотного слоя из крупных капель краски на поверхности большой площади вы наверняка справитесь.

Как можно усовершенствовать самодельный краскопульт?

"Модернизированный" краскопульт

«Модернизированный» краскопульт. Нажмите на фото для увеличения.

Если вы захотите использовать самодельный краскопульт для более тонкой, деликатной покраски, его будет необходимо доработать. Снова вооружитесь сверлом и сделайте еще пару отверстий: одно по вертикали и одно в корпусе ручки.

Защитите ваши деньги

В новое вертикальное отверстие вставляется еще один стержень, причем не обязательно того же диаметра, что и первый. Можно использовать более тонкий. Этот ход предпринимается для того чтобы создать в бутылке с краской большее давление при меньшем объеме воздуха, выдуваемом вами в трубку. Таким образом, подача краски будет более интенсивной, а ваши усилия по нагнетанию воздуха уменьшатся.

Еще один стержень вставляется и в отверстие, которое вы сделали в корпусе авторучки, вставленном по горизонтали. После этих нехитрых манипуляций у вас получится полноценный краскопульт для покраски авто. С его помощью можно формировать довольно качественные покрытия, а также использовать более густую рабочую смесь.

Обратите внимание!

Некоторые компоненты красок и растворителей, применяемых при ремонте автомобиля, отличаются агрессивностью своего действия и поэтому несовместимы с пенопластом. В связи с этим самодельные краскопульты, изготовленные с использованием пенопласта, целесообразно задействовать в процессе нанесения лакокрасочных материалов для авто на водной основе. Если предстоит работа с более едкими составами, пенопласт можно заменить резиной.

Способ второй самодельный краскопульт к компрессору

Используя этот алгоритм, вы сможете своими руками изготовить более надежный универсальный краскопульт.

Устройство краскопульта, изготовленного из стеклянной банки.

Устройство краскопульта, изготовленного из стеклянной банки (схема). Нажмите на фото для увеличения.

Подготовьте пластмассовую или стеклянную бутылку с исправным винтовым горлышком, имеющим диаметр не менее 20-25 мм.

Второе приспособление – это трубка из меди или алюминия диаметром около 4 мм и длиной 20 см. Ее следует согнуть и зафиксировать на одном ее конце (нижнем) наконечник под баллон парикмахерского распылителя или шланг пылесоса, а на другом (верхнем) – сопло из латунного прута.

Бакелитовую ручку можно использовать как рукоятку. Если она достаточно толстая, то по профилю трубки, которую вы перед этим согнули, вырезается паз, куда рукоять и крепится винтами.

Подберите трубку диаметром 2 мм, лучше изготовленную из меди. Она будет использоваться как всасывающая трубка, поэтому длина ее должна соответствовать высоте емкости с краской. Верхний край трубки должен быть конусообразным и тщательно зачищенным. Эту трубку вставьте в гнездо от штепсельного разъема, выполненное из латуни.

Из стального листа сделайте скобу с отверстием, по форме соответствующим габаритам гнезда.
Соберите подготовленные детали так, чтобы конусообразный конец всасывающей трубки находился на уровне сопла. Сделайте несколько пробных «пшиков», чтобы проверить и при необходимости отрегулировать качество распыления.

Всасывающую трубку следует зафиксировать клеем или пайкой в гнезде, которое, в свою очередь, приклеивается на крышку емкости.

Затяните гайки, выбрав нужное положение емкости с краской относительно сопла.

Краскопульт, изготолвенный из пластмассовой банки

Краскопульт, изготолвенный из пластмассовой банки. Нажмите на фото для увеличения.

Краскопульт, изготолвенный из пластмассовой банки

Краскопульт, изготолвенный из стеклянной банки. Нажмите на фото для увеличения.

Краскопульт, изготовленный из огнетушителя

Краскопульт, изготовленный из огнетушителя. Нажмите на фото для увеличения.

Сделайте все аккуратно и последовательно, и у вас получится полноценный инструмент для качественной покраски автомобиля. В дальнейшем его можно будет использовать и для других целей, например, для реставрации мебели или даже для опрыскивания больших комнатных растений.

Способ третий: мини-краскопульт своими руками

Такой краскопульт подойдет для покраски небольших участков авто, так как он не предполагает наличия большой емкости с краской. Основные «запчасти» для такого небольшого краскопульта – это медицинский шприц и авторучка.

Самодельный мини-краскопульт

Устройство самодельного мини-краскопульта (схема). Нажмите на фото для увеличения.

У иглы шприца следует сточить острие и тщательно снять фаски. Из кончика ручки удаляем шарик, а стержень укорачиваем так, чтобы деталь была на 0.5 мм короче иглы, потому что в дальнейшем стержень будет надеваться на иглу, и последняя должна немного выступать из отверстия, где был шарик. Тот конец стержня, который был обрезан, необходимо слегка развальцевать, чтобы он лучше надевался на основание иглы.

В середине стержня сделайте отверстие под отрезок такого же стержня, который припаивается под углом 45°.

Еще одна важная деталь – это источник сжатого воздуха. Предлагаем в качестве такового использовать сифон для газировки, сохранившийся еще с советских времен. В носик сифона впаиваем трубку, на которую можно надеть красный медицинский шланг, а в корпус впаиваем ниппель от велосипедного колеса, чтобы в дальнейшем насосом нагнетать в сифон воздух.

Итак, все детали подготовлены, можно начинать тестирование краскопульта. От шприца отсоединяем иглу и прочее «оборудование» и набираем жидкую отфильтрованную краску до половины. Вторую половину объема шприца должен занять воздух. Надеваем на шприц иглу и стержень с подведенным шлангом. Краскопульт необходимо держать в правой руке так, чтобы можно было надавливать большим пальцем на шток. Левой рукой в это время задействуйте рычаг сифона, чтобы открыть подачу сжатого воздуха.

Будьте осторожны, так как в самом начале краска может брызгать большими каплями, так что лучше сделайте несколько пробных «пшиков» на другой поверхности, а затем уже переходите к покраске кузова автомобиля.

Если требуется окрасить небольшой участок, давить на шток нет необходимости, так как краска будет выталкиваться из шприца под действием воздуха, расширяющегося от тепла ваших рук.

Дополнение: «воздуходувка» из компрессора холодильника

Устройство самодельной "воздоходувки"

Устройство самодельной «воздоходувки» (схема). Нажмите на фото для увеличения.

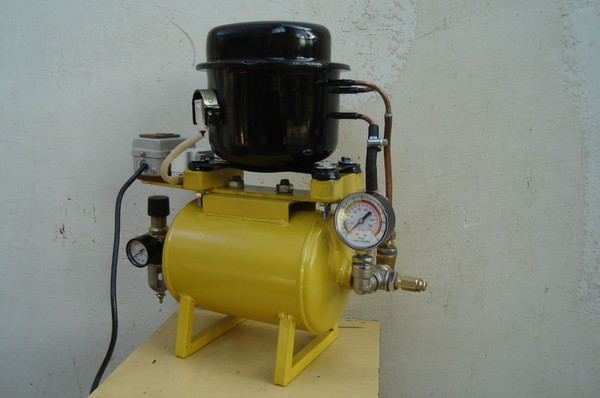

Приспособление для подачи воздуха в самодельный краскопульт можно сделать и из компрессора от неисправного холодильника. Компрессор необходимо распилить, извлечь ротор и обмотки, а на роторную ось надеть шкив от стиральной машинки. Конструкция устанавливается на деревянную основу и закрепляется стальной лентой.

На этой же основе закрепляем электродвигатель мощностью около 50 Вт с ручкой от какого-нибудь радиоустройства в качестве шкива. Диаметр ручки должен быть около 3 см. Вместо приводного ремня используем ремень от швейной машинки.

Таким образом, потратив несколько часов свободного времени, вы получаете полноценный инструмент для покраски автомобиля. Это прямой путь к экономии средств на покупку дорогостоящего профессионального краскопульта, а также возможность снизить расход авто краски, которая тоже стоит недешево. Однако не стоит забывать о том, что сделанный на совесть самодельный краскопульт – лишь половина успеха. Вторая половина – это умение им пользоваться. Не бойтесь экспериментировать, и удачного вам ремонта!
